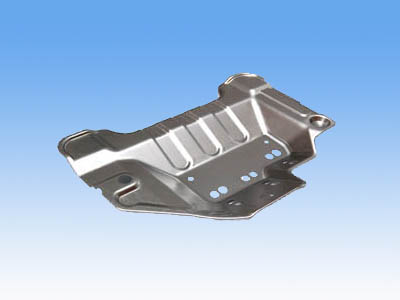

對拉伸件的應(yīng)用認識：
　　下面從工藝和拉伸模設(shè)計和調(diào)整幾個方面討論：如何防止或解決覆蓋件的拉伸件皺裂問題，導(dǎo)致拉伸件皺裂的原因很多，但只要對發(fā)生的現(xiàn)象仔細研究和分斬，不同環(huán)境用不同的方法去解決，就會拉出表面質(zhì)量好的覆蓋件。
　　拉伸件模一般在第1次試?yán)瓡r拉伸件又皺又裂，這時必須仔細觀察分斬壓料面的環(huán)境，分析各種導(dǎo)致皺裂的原因。如果壓料面有壓痕，凹模圓角半徑處開裂，說明進料困難；如果壓料面形成波紋，則開始進料容易，以后因為波紋的孕育發(fā)生，材料流動困難，從而孕育發(fā)生起皺開裂，也就是說在拉伸歷程中，材料流動的難易，都會導(dǎo)致拉伸件的起皺和開裂，那么不同的環(huán)境就要用不同方法去解決。
　　進料困難一般是因為壓料面的進料阻力太大導(dǎo)致的。如果壓料面和凹模圓角表面粗糙度值太商，或有反成形，局部拉伸太大，就要調(diào)節(jié)外滑塊，減小壓邊力，適當(dāng)加大凹模圓角，降低表面蛆幢度值和加大拉伸筋槽的間隙。如果局部拉伸變形太大，有反成形，則要采納增加工藝暗語或工藝孔的方法解決。
　　進料容易主如果因為壓料面的進料阻力過小，壓料面接觸不好，或設(shè)計的拉伸件工藝性較差而至。若是壓料面問題則要求研修壓料面，保證全面接觸，另外還要調(diào)節(jié)外滑塊增加壓邊力或增加壓邊面積。若是拉伸件工藝性較差，則要重新設(shè)計拉伸件，以拉伸出合格產(chǎn)品。
